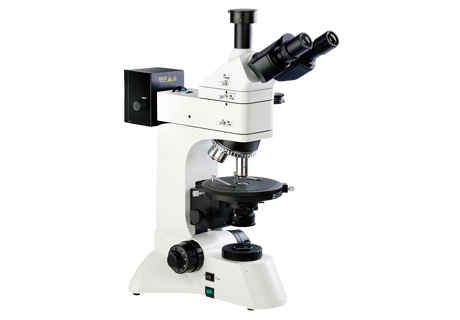

透反射偏光显微镜MP41
主页 > 产品 > 偏光显微镜 > 透反射偏光显微镜MP41
MP41透反射偏光显微镜(亦称矿相显微镜或矿石显微镜)是利用光的偏振特性对具有双折射性物质进行研究鉴定的必备仪器, 可供广大用户进行单偏光观 察,正交偏光观察,锥光观察。广泛应用于地质、化工、医疗、药品等领域的研究与检验,也可进行液态高分子材料,生物聚合 物及液晶材料的晶相观察,是科研机构与高等院校进行研究与教学的理想仪器。

MP41透反射偏光显微镜性能特点

  • 采用无限远光学系统及模块化功能设计。
  • 配置无穷远无应力长工作距离平场物镜。
  • 广角平场目镜:视场直径Ф22mm。
  • 粗微动同轴调焦机构,粗动松紧可调,带限位锁紧装置,微动格值:2μm。
  • 偏光观察装置可移入或移出光路,起偏器与检偏器均可360°旋转。
  • 旋转式载物台,360°等分刻度,游标格值6',中心可调,带锁紧装置,工作台垂直有效行程可达 30mm。
  • 宽电压电源(85-265V 50/60Hz). 6V30W卤素灯照明,亮度可调。
  • 三目镜筒可自由切换目视观察与显微摄影,摄影时可100%通光,适合低照度显微图像拍摄。

什么是矿相显微镜?

矿相显微镜亦称反射偏光显微镜或矿石显微镜,它是矿相学研究工作的基本工具。矿相显微镜实际上是由一台偏光显微镜加一套“垂直照明系统”组成。

矿相显微镜的镜体与一般偏光显微镜(岩石显微镜)基本相同。它是地质、矿产、冶金等部门和高等院校相关学科的专业实验仪器之一。

适合电子、地质、矿产、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资,如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非鑫属材料,也适合医药、农林、公安、学校、科研部门作观察分析用。透反射式矿相显微镜不仅能实时观察动态图像,还能将所需要的图片进行编辑、保存和打印。透反射式矿相显微镜广泛应用于生物学、细胞学、组织学、药物化学等研究工作。


目镜 大视野 WF10X(Φ22mm)
分划目镜10X(视场数Φ22mm) 格值0.10mm/格
物镜 无应力平场消色差物镜(无盖玻片)
PL L5X/0.12 工作距离:26.1 mm
PL L10X/0.25 工作距离:20.2 mm
PL L40X/0.60(弹簧) 工作距离:3.98 mm
PL L60X/0.70(弹簧) 工作距离:3.18 mm
落射照明系统 6V 30W卤素灯,亮度可调
起偏器可360°旋转
检偏器可360°旋转,带刻度和微动游标
内置视场与孔径光阑
调焦机构 粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm
转换器 四孔(物镜中心可调)
中间接筒 推入式勃氏镜,中心可调
补偿器 λ , λ/4与石英锲补偿器
目镜筒 三目镜倾斜30°, 可进行100%透光摄影

选配件

物镜 无限远长距平场消色差物镜(无盖玻片)
PL L 20X/0.40工作距离:8.80mm
PL L50X/0.70(弹簧) 工作距离:3.68 mm
PL L80X/0.80(弹簧) 工作距离:1.25 mm
PL L100X/0.85(弹簧)工作距离:0.4mm
转换器 五孔 (内向式滚珠内定位)
CCD接头 0.5X
1X
0.5X带分划尺,格值0.1mm/格
摄像头 MC50 分辨率2560*1944,500万像素;传感器 Sony ICX282 CCD,彩色
MC20 分辨率1360*1024;工作温度 -10°C ~ 75°C
MD90 分辨率3488*2616,900万像素;传感器 1/ 2.3"彩色CMOS
数码相机接头 CANON(A570,A610,A620,A630,A640,A650,EF) NIKON( F)


显微图片 1


显微图片 2
