显微镜C接口

产品描述

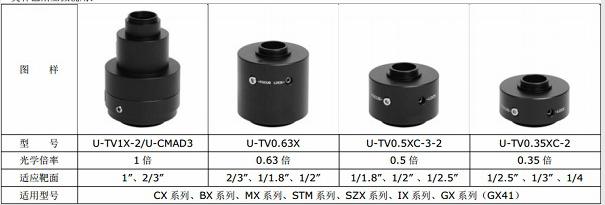

 (奥林巴斯各倍率接口拍摄图)

显微镜的C型接口适配器除了常见的1X接口以外,还有0.35X、0.5X、0.63X两种可提供选择。那么这三种适配器有什么区别呢?其实,适配器的选择与显微镜的一个重要参数-视场数相关。

视场数(FN)是透过目镜可观察到的视场的直径(mm)。标本在显微镜下实际能被观察到的圆形区域的直径称为实际视场。




适配器实际视场(mm)=CCD对角线/适配器的放大倍数

例如:2/3 inch CCD,U-TV0.5XC-3适配器,适配器实际视场(mm)=11mm/0.5X=22mm

对角线:
1英寸——靶面尺寸为宽12.7mm*高9.6mm,对角线16mm。
2/3英寸——靶面尺寸为宽8.8mm*高6.6mm,对角线11mm。
1/2英寸——靶面尺寸为宽6.4mm*高4.8mm,对角线8mm。
1/3英寸——靶面尺寸为宽4.8mm*高3.6mm,对角线6mm。
1/4英寸——靶面尺寸为宽3.2mm*高2.4mm,对角线4mm。

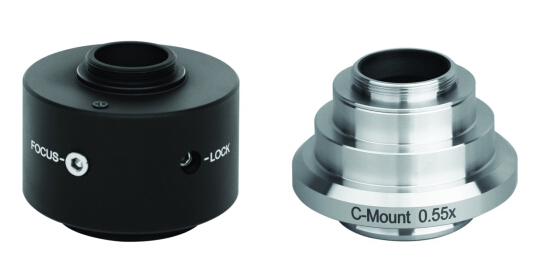

C接口示例图

由于人眼直径约一英寸(25.4mm),所以目镜的视场数有18,20,22,26.5等。

但是,由于常用的摄像头芯片的尺寸普遍为1/3英寸和1/2英寸,因此其视野范围也相对目镜观察而言比较小。这也导致了客户使用1X接口接摄像头时反映摄像头的采集信息量比较小。针对这一问题,我们推荐客户使用0.5X和0.63X显微镜C接口。通过0.5X的接口,将摄像头采集图像缩小1/2,相当于1英寸*0.5 = 1/2 英寸。在这种情况下,1/2英寸芯片的摄像头采集的图像大小,于目镜中观测到类似。

目前国内很多数码接口,只考虑了成像关系,没有考虑色差、场曲、畸变等因素,自然拍出的图像就有各种问题了,比如彩色边缘是色差没有校正好,中间清楚边缘模糊是没有做平场校正,而直线不直则是有场曲的原因了。而拍摄图象大部分是为了做测量,由于存在以上的问题,会对测量有影响,特别是在做高倍测量时,影响很大。

目前,我司产品已经囊括了包括奥林巴斯、蔡司、尼康、徕卡在内的四大品牌接口以及国产在内的各类倍率接口

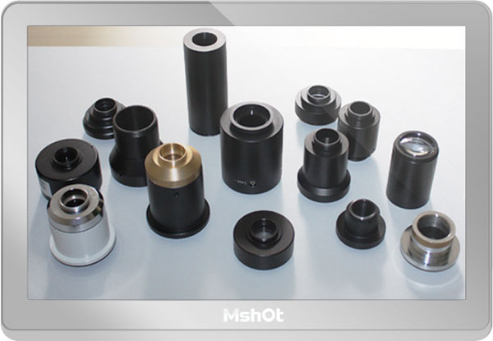

明美、奥林巴斯、尼康、莱卡、蔡司等显微镜接口拍摄图

实拍图片
产品参数

摄像接口
(投影镜头)

投影倍率

投影面积 (F.N.)

2/3 inch CCD

1/2 inch CCD

1/3 inch CCD

TV0.35XC

0.35X

22

17.1

TV0.5XC

0.5X

22

16

12

TV0.63XC

0.63X

17.5

12.7

9.5

TV1XC

1X

11

8

6
