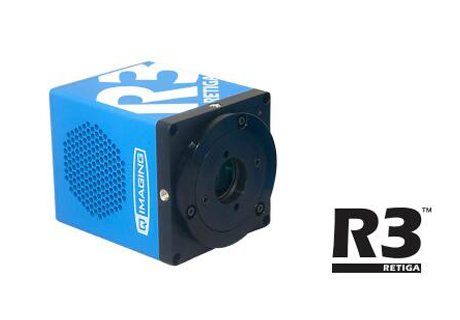

科学 CCD 相机 Retiga R3
科学 CCD 相机Retiga R3, 采用最新的 CCD 芯片, 集成智能图像处理技术, USB3 高速接口, 深度半导体制冷, 不论是固定样品的高分辨率成像, 还是大视野组织切片扫描, 活细胞动态弱光捕捉, 都能轻松胜任。 Retiga R3 能成为您实验室兼顾多种应用的主力相机。相机采用 USB3.0 超高速计算机接口, 实现了真正的即插即用。相机的读出速度为 50MHz, 全幅成像时的帧率达到每秒 13.7 幅, 在像素融合时 (Binning 2 x 2) 帧率可达每秒 21.9 幅, 结合相机的超高灵敏度特, 能满足大多数高速, 高灵敏度成像需求。
Retiga R3 采用最新的可编程 FPGA 智能图像处理技术, 拥有实时缺陷像素扣除 (Defective Pixel Removal) 和动态暗帧矫正 (Dynamic Dark Frame Correction) 等高级图像处理功能, 能有效消除弱光成像时的热点和暗电流噪声, 提高相机的动态范围和探测下限。
科学 CCD 相机Retiga R3特点：
75% 的峰值量子效率配合低电子噪声设计, 可以探测到工业相机无法探测到的弱信号
延长曝光时间或使用像素融合(Binning) 技术, 可以使用深度制冷的芯片探测到极弱的信号。
50 兆赫兹双通道读出端口提高了相机帧率, 使聚焦和拍摄样品更加流畅
减少照明光对样品的光漂白和光毒性
智能化在板图像处理技术, 采用先进的实时 FPGA 算法来获得更高质量的图像
全新 Ocular 成像软件
科学 CCD 相机Retiga R3应用：
固定的或者活细胞
时间序列成像
切片扫描
CCD芯片 |
|
芯片尺寸 |
8.8mm x 6.6mm (对角线长度 11mm) |
峰值量子效率 |
75% (@ 600nm) |
满井容量 单个像素* |
>16,000e- (像素融合之后可达 >22,000e-) |
相机 |
|
输出位数 |
14 bit (50MHz, USB 3.0); 16 bit (17.5MHz, USB 2.0) |
数字化速度 |
USB3: 50MHz |
读出噪声* |
<7e- typical |
帧率 全分辨率下* |
14.4fps, 像素融合 (binning 2x2) 后可达 24.1fps |
曝光时间范围 |
25μs 到 60min |
支持的像素融合模式 |
1x1, 2x2, 4x4, 6x6, 8x8, 12x12, 16x16 |
暗电流* |
0.0006e/p/s (-12°C) |
芯片制冷 |
12°C 室温时稳定制冷到 -22°C |
智能图像处理技术(黑白) |
缺陷校正 (Defective Pixel Removal) |
界面 |
|
计算机平台/操作系统 |
Windows 7 (64bit)，Windows 8 (64bit), Windows 10 (64 bit) |
数字接口 |
USB3.0 (USB2.0 可用, 但是会降低最高帧率) |
触发信号 |
Trigger In, Expose Out, End-of-Frame, Shutter Out |
支持的触发模式 |
Trigger First,Strobe, Bulb |
机械 |
|
光学接口 |
2/3”, C接口 |
安装孔螺纹尺寸 |
相机 4 个侧面各有一个英制 1/4-20 螺孔 |
相机尺寸 |
98.4mm x 76mm x 76mm (长 x 宽 x 高) |
重量 |
1.55lb, 0.72kg |
电源需求 |
7.5V DC, 2.5A |
