Thorlabs共聚焦显微镜系统

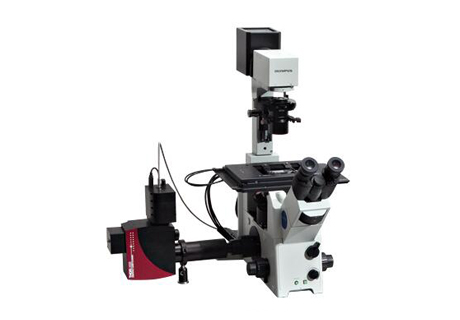

Thorlabs的共聚焦激光扫描（CLS）显微系统由一系列集成型成像模块构成，为研究型实验室提供全部所需的共聚焦成像工具。通过消除焦平面以外区域产生的干扰信号，共聚焦显微技术可以在厚样品中获得高分辨率的光学切片图像，也可以减少薄培养基的背景荧光。CLS系统几乎可以集成到任何正置或倒置显微镜中，并且通过C-Mount螺纹接入中间像面（即相机接口）。最大程度上使其应用方便，简单集成到现有的成像设备中，并提供高品质图像。附带的软件通过直观图形用户界面驱动CLS硬件，可进行快速数据记录与查看。
ThorImageLS：以直观工作流程为导向的软件套件
ThorImageLS和多光子和共焦显微镜平台一起开发，以保证软硬件之间无缝、符合逻辑和直观的集成。以工作流程为导向的界面只为每种扫描系列显示您需要的参数（如用于体积扫描的Z系列、用于动态成像的时间序列或者用于光活化/释放实验的漂白序列）。每一种软件模式提供平缓的学习曲线，一步步指导研究者完成数据采集，使您仅需几次点击就能捕获图像。
ThorImageLS是我们显微镜平台的完整方案，它不仅控制显微镜而且控制很多附件。直列式面板可控制XY和Z电动平台的位置、样品上的激光功率、甚至是可调谐相干Chameleon钛：蓝宝石激光器的波长。高度自动化尽可能使您专注于研究，而无需您分神。
实验技巧：
最大化深度信噪比的时候根据样品深度改变功率使得损伤最小
定制高速Z堆叠或图像流采集参数
通过易于使用的界面选择感兴趣的区域进行光活化/漂白
设备控制：
控制独立激发激光器的功率
根据不同的扫描类型插入/取出二向色镜
使用主动或从属TTL信号与点生理学套件集成
调谐相干Chameleon钛：蓝宝石激光器的波长
数据分析：
为每个探测通道分配一种颜色
计算器及时确定图像的尺寸和分辨率
生成三维的Z堆叠复原
特点：
将您的科研级显微镜升级成共聚焦成像系统
兼容正置或倒置显微镜
紧凑、模块化设计
视频速率的图像采集（512 x 512像素，速度为30帧/秒）
分辨率
2048 x 2048 像素 (双向)
4096 x 4096 像素 (单向)
Excitation |
||||||
Laser Source |
1 to 4 Channels (See Table Below for Pre-Configured Options) |
|||||
Primary Dichroic Mirror
|
Quad-Band Dichroic Beamsplitter |
|||||
(Other Dichroics Available upon Request) |
||||||
物镜 |
1X |
|||||
0.5 X、0.75 X、1.25 X、1.5 X、2.0 X（选配） |
||||||
Scanning |
||||||
Scan Head |
Galvo-Resonant Scan Head with 8 kHz Resonant Scanner (X) and Galvo Scan Mirror (Y) |
|||||
Galvo-Resonant Scanning Speed |
30 Frames per Second at 512 x 512 Pixels |
|||||
| 400 Frames per Second at 512 x 32 Pixels | ||||||
2 Frames per Second at 4096 x 4096 Pixels |
||||||
Scan Zoom |
Up to 2048 x 2048 Bi-Directional Acquisition; Up to 4096 x 4096 Uni-Directional Acquisition | |||||
| 1X - 16X (Continuous) | ||||||
Digitization / Sampling Density |
Up to 2048 x 2048 Bi-Directional Acquisition; Up to 4096 x 4096 Uni-Directional Acquisition |
|||||
Diffraction-Limited聽Field of View (FOV) |
FN25 = 442 μm x 442 μm FOV @ 40X; FN23 = 407 μm x 407 μm FOV @ 40X |
|||||
Emission |
||||||
Photomultiplier Tubes (PMTs) |
Standard Multialkali or High-Sensitivity GaAsP |
|||||
Detection Channels |
1 to 4 PMTs |
|||||
Filters |
Emission Filter Set and Longpass Dichroic to Complement Multi-Channel Laser Source | |||||
| (See Table Below for? Pre-Configured Options) | ||||||
| Laser Source Options | ||||||
Laser Source #a |
Excitation Wavelengths |
Included Emission Filters |
||||
UV |
Blue |
Green/Orange |
Red |
Emission Filters(Center Wavelength/Bandwidth) |
Longpass Dichroic Cutoff Wavelength(s) |
|
CMLS-A |
- |
488 nm |
- |
642 nm |
525 nm/45 nm and 635 nm/Longpass |
562 nm |
CMLS-Bb |
405 nm |
488 nm |
- |
642 nm |
447 nm/60 nm, 512/25 nm, and 635 nm/Longpass |
495 nm and 538 nm |
CMLS-C |
- |
488 nm |
532 nm |
642 nm |
513 nm/17 nm, 582 nm/75 nm, and 635 nm Longpass |
538 nm and 649 nm |
CMLS-D |
- |
488 nm |
561 nm |
642 nm |
525 nm/45 nm, 607 nm/36 nm, and 535 nm/Longpass |
562 nm and 649 nm |
CMLS-Eb |
405 nm |
488 nm |
532 nm |
642 nm |
447 nm/60 nm, 513 nm/17 nm, 582 nm/75 nm, and 635 nm/Longpass |
495 nm, 538 nm, and 649 nm |
CMLS-Fb |
405 nm |
488 nm |
561 nm |
642 nm |
447 nm/60 nm, 525 nm/45 nm, 607 nm/36 nm, and 635 nm/Longpass |
495 nm, 562 nm, and 469 nm |
CMLS-Gb |
405 nm |
488 nm |
588 nm |
642 nm |
447 nm/60 nm, 525 nm/45 nm, 615 nm/24 nm, and 635 nm/Longpass |
495 nm, 605 nm, and 649 nm |
CMLS-H |
- |
488 nm |
- |
660 nm |
525 nm/39 nm and 697 nm/58 nm |
562 nm |
CMLS-I |
- |
488 nm |
- |
- |
525 nm/45 nm |
N/A |
CMLS-J |
- |
488 nm |
532 nm |
- |
512 nm/25 nm and 582 nm/75 nm |
538 nm |
