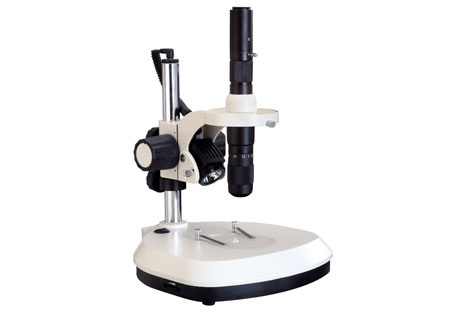

MZ11单筒连续变倍显微镜，具有工作距离长，成像清晰而平稳，操作方便等特点。适用于电子工业生产线、印刷线路板的检验。
特点：
标准C接头设计，可直接连接摄像仪。
可选配CCD摄像仪，数码与视频摄像仪，摄影目镜。
MZ11-1系列配置外转式镜体。
MZ11-2系列配置内转式镜体，可配环形LED。
MZ11-1系列 |
|||
型号规格 |
|
|
|
MZ11-1A |
MZ11-1B |
MZ11-1C |
|
CCD接头 |
1X |
||
物镜 |
变倍范围0.7X~4.5X |
||
总放大倍数 |
7X~45X |
||
工作距离 |
88mm |
||
垂直有效行程 |
10mm≤h<215mm |
10mm≤h<265mm |
10mm≤h<240mm |
底座尺寸 |
260*290*55mm |
300*240*25mm |
240*180*25(mm) 带移动工作台,台面移动距离42*42(mm) |
照明方式 |
上光源：12V10W带反光杯卤素灯 亮度可调 下光源：12V10W卤素灯 亮度可调 |
无光源 |
|
MZ11-2系列 |
|||
型号规格 |
|
|
|
MZ11-2A |
MZ11-2B |
MZ11-2C |
|
CCD接头 |
1X |
||
物镜 |
变倍范围0.7X~4.5X |
||
工作距离 |
88mm |
||
垂直有效行程 |
10mm≤h<215mm |
10mm≤h<265mm |
10mm≤h<240mm |
底座尺寸 |
260X290X55mm |
300X240X25mm |
240X180X25(mm)带移动工作台,台面移动距离42X42(mm) |
照明方式 |
上光源：12V10W带反光杯卤素灯 亮度可调 下光源：12V10W卤素灯 亮度可调 |
无光源 | |
MZ11 选配件 |
|
目镜 |
分划广角目镜 10X(Φ18mm)，格值0.1mm/格 |
分划广角目镜 10X(Φ20mm)，格值0.1mm/格 |
|
目镜接头 |
配分划广角目镜10X(Φ20mm) |
附加物镜 |
0.3X 工作距离:249mm |
0.5X 工作距离:152mm |
|
0.75X 工作距离:113mm |
|
1.5X 工作距离:55.5mm |
|
2X 工作距离:40.7mm |
|
照明器 |
8W/90～265V 环形LED照明器工作距离35~200mm |
CCD接头 |
0.35X |
0.5X |
|
数码成像设备 |
MD50(500万静态像素，USB2.0输出) |
MS60(630万动态像素，USB3.0输出) |
|
数码相机接口 |
Canon，Nikon，Olympus等数码相机接口 |
